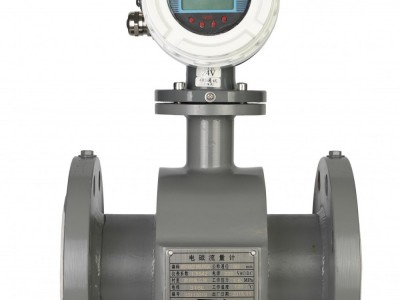

SHE电磁流量计是一种电磁感应式流量仪表，由传感器和智能信号转换器组成。能测量导电液体的体积流量，所测量的介质包括酸、碱、盐等强腐蚀性液体和纸浆、泥浆、矿浆、废污水、海水及固液两相液体。主要应用于石化、钢铁、电力、冶金、纺织、食品、制药、造纸等行业及市政环保、水利等领域。
主要技术参数
仪表型号 | SHE-F法兰式安装、SHE-C插入式安装 |
精度等级 | 0.5级（流速≥0.5m/s）、1.0级（流速＜0.5m/s） |
口径 | DN15 ～ DN50 4.0MPa |
DN65 ～ DN150 1.6MPa | |
DN200 ～ DN1000 1.0MPa | |
供电电源 | 标准型：二线制24VDC供电 |
交流型：交流220VAC供电 | |
输出信号 | 模拟输出：4-20mA标准电流信号输出 |
HART输出：4-20mA标准电流信号输出叠加HART | |
RS485 通讯 RS232 通讯 | |
显示方式 | 双排液晶显示瞬时流量、累积流量 |
防护等级 | 一体式：IP65 |
分体式：传感器IP67、转换器IP65 | |
防爆等级 | 本安防爆Exia ⅡCT4 隔爆型Exd ⅡCT4 |
电气接口 | M20×1.5 1/2”NPT |
测量管内衬材质 | PTFE（聚四氟乙烯），F46（聚全氟乙丙烯），PFA（全氟烷氧基） |
电极材质 | 316L、Hc（哈氏合金c）、Hb（哈氏合金b）、Ti（钛）、Ta（钽） |
介质温度 | -20℃～180℃ |
